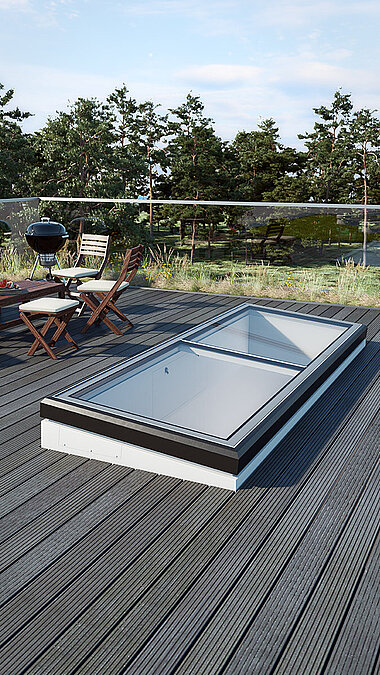

LAMILUX Flat Roof Access Hatch Comfort Swing
Luxe individuel - la lumière naturelle sous sa meilleure forme
Aperçu des avantages

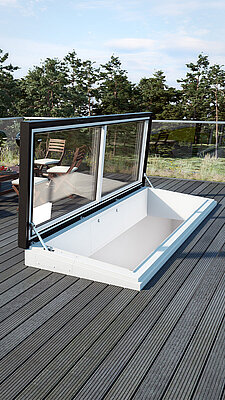

LAMILUX Flat Roof Access Hatch Comfort Swing
Design et confort

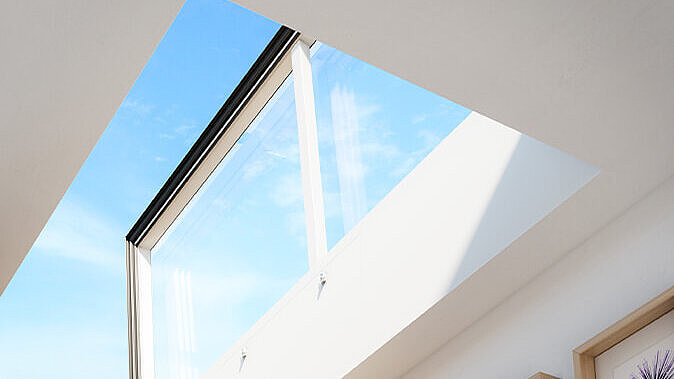

- Pénétration généreuse de la lumière naturelle

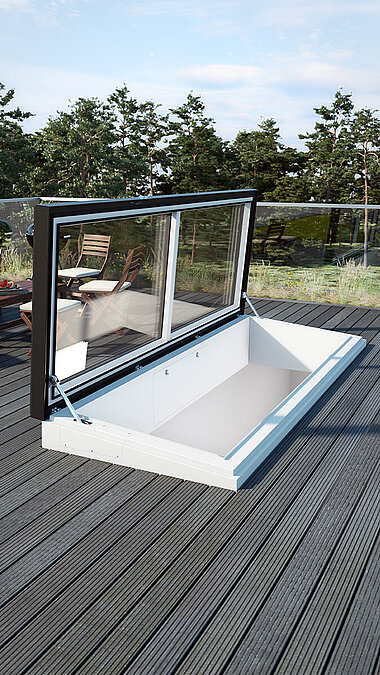

- Sortie pratique sur la toiture en terrasse par un escalier (non fourni)
- La sortie pour toiture en terrasse s’ouvre de 84° en 25 secondes environ
- Le mécanisme rabattant contribue à davantage de place sur la toiture en terrasse
- Autonettoyant grâce à l’élément de costière incliné et la transition plane du cadre au vitrage
- Ouverture continue par vérin hydraulique
- Vaste choix de coloris selon la carte RAL (profilés d’encadrement et surface d’intrados)
- Le système de vantail, le dispositif d’ouverture motorisée et l’élément de costière sont entièrement prémontés en usine
- Côté ouvrant selon DIN à gauche ou à droite, à choisir au moment de la commande.
Sécurité
- Fonction d’arrêt d’urgence lors de la fermeture surveillée par barrière photoélectrique
- Ouverture et fermeture par le biais d’un interrupteur à clé
- Possibilité d’ouverture ou de fermeture pendant une panne électrique par actionnement manuel à l’aide d’un levier
- Évacuation des fumées : Peut également être utilisé comme élément d’évacuation des fumées
- Répond à la norme DIN 18234 sans mesures supplémentaires (résistance à la propagation du feu sur les toitures en terrasse)
- Sécurité anti-chute et accessible à des fins de nettoyage et d’entretien selon DIN 18008-6
- En standard : vitre extérieure en verre de sécurité trempé, vitre intérieure en verre de sécurité feuilleté
- Résistance à une exposition au feu depuis l’extérieur par des flammèches et la chaleur rayonnante avec classification B, roof(t1) selon DIN EN 13501-5
Efficacité énergétique
- Construction globale exempte de ponts thermiques
- Élément de costière avec isolation thermique à pleine surface
- Possibilité d’équipement avec verres fonctionnels de qualité supérieure
- Risque de condensation réduit
Les différents équipements

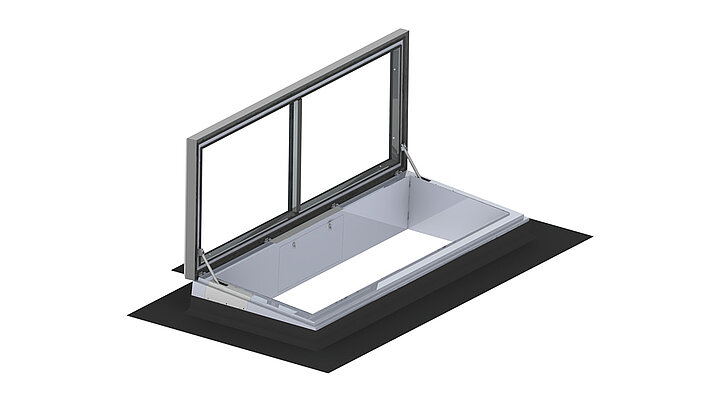

LAMILUX Flat Roof Access Hatch Comfort Swing

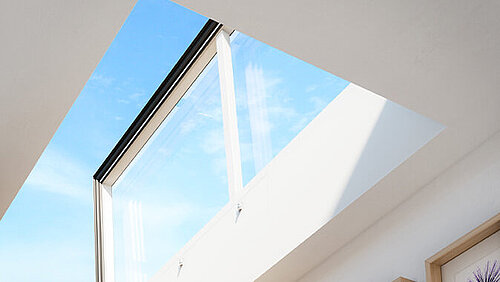

Les différents vitrages
| Désignation | Valeur Ug | Perméabilité à la lumière | Perméabilité énergétique totale | Insonorisation |
| Verre de protection contre la chaleur W110 | 0,6 W/(m²K) | 72 % | 51 % | 39 dB |
| Verre de protection contre la chaleur W303 | 0,6 W/(m²K) | 49 % | 50 % | 39 dB |
| Verre de protection solaire 60/30 S117 | 0,6 W/(m²K) | 55 % | 30 % | 39 dB |
| Verre de protection solaire 60/30 S118 | 0,6 W/(m²K) | 37 % | 27 % | 39 dB |
| Verre de protection solaire 50/25 S121 | 0,6 W/(m²K) | 47 % | 26 % | 39 dB |
| Verre de protection solaire 50/25 S122 | 0,6 W/(m²K) | 31 % | 23 % | 39 dB |
| Verre de protection solaire 70/37 S125 | 0,6 W/(m²K) | 62 % | 34 % | 39 dB |
| Verre de protection solaire 70/37 S126 | 0,6 W/(m²K) | 42 % | 34 % | 39 dB |

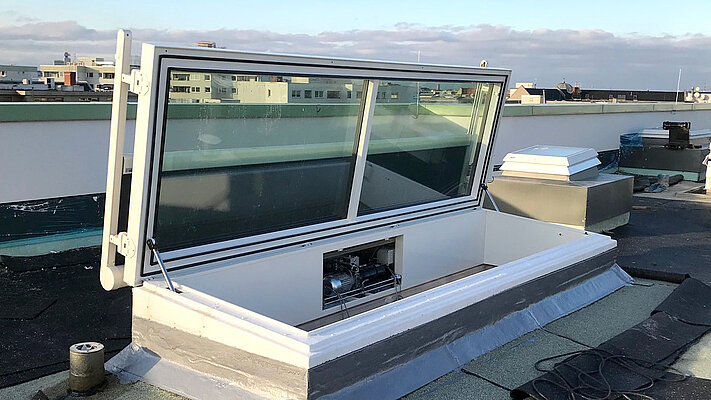

Entraînement d’ouverture
Une ouverture continue est réalisée sur l’ensemble du vantail par un vérin hydraulique de chaque côté étroit, lequel est piloté par un groupe hydraulique à commande électrique (230 V). La sortie pour toiture en terrasse Confort est équipée d’un fin de course servant à la surveillance de l’ouverture sur le côté étroit respectivement à l’opposé de la sortie ainsi que d’une barrière photoélectrique destinée à surveiller la zone de sortie de l’élément. L’ouverture de l’élément s’effectue en commandant le groupe hydraulique avec un interrupteur à clé à circuit d’homme mort.

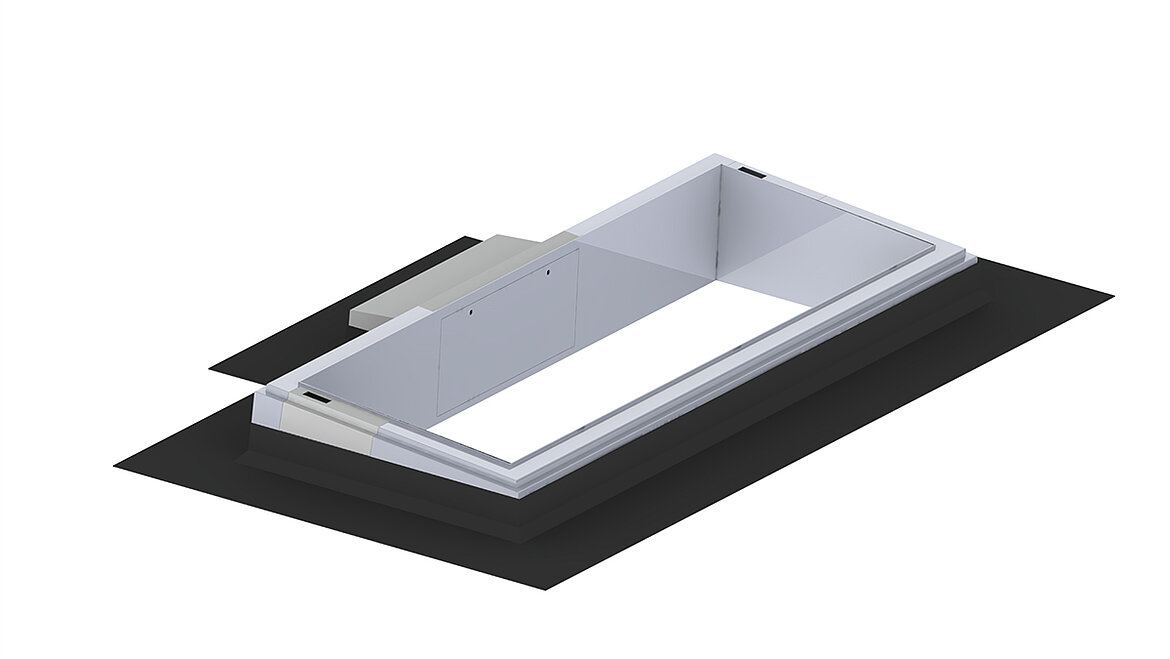

Élément de costière
L’élément de costière (mesure OKD 100 cm x 300 cm ou 100 cm x 350 cm) constitue le socle pour la construction. Il contribue à un raccordement thermique idéal au corps du bâtiment. L’élément de costière se compose d’une structure en acier et il est isolé en continu avec de la laine de roche. Le côté intérieur est revêtu d’une feuille d’aluminium enduite dont la couleur peut être choisie parmi toutes les nuances RAL classiques, avec l’extérieur en PRFV à pigmentation blanche dans la masse. L’élément de costière satisfait à la norme DIN 18234 – résistance à la propagation du feu sur les toitures sans mesures supplémentaires.
La hauteur de l’élément de costière est de 41 cm côté chéneau et de 50 cm sur le côté long opposé. L’inclinaison de la surface est de 5°, ce qui assure un pouvoir autonettoyant idéal.

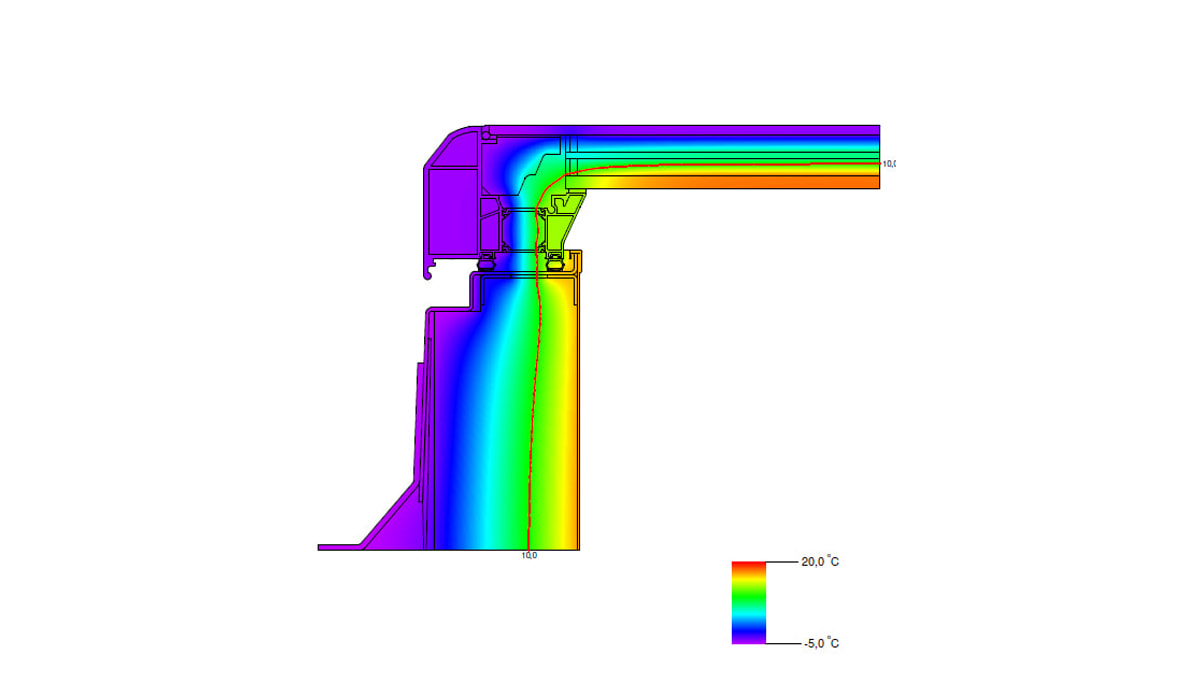

Efficacité énergétique
Notre LAMILUX Flat Roof Access Hatch Comfort Swing présente des profils isothermes optimaux et ainsi un risque de condensation réduit au minimum. Même dans la zone de jonction, la sortie pour toiture en terrasse dispose d’une isolation thermique élevée.
