Toit modulaire en verre LAMILUX Modular Glass Skylight MS78

Le meilleur des deux mondes


Les avantages en un coup d'œil

Toit modulaire en verre LAMILUX Modular Glass Skylight MS78


Design

  • Aspect homogène des vantaux et des éléments fixes grâce à l'intégration native des aérations (NFI)
  • Design réduit à l'intérieur grâce aux aérations avec entraînements intégrés invisibles
  • La conception durable du produit permet un cycle fermé des matières premières grâce à un recyclage pur

Entrée de la lumière du jour & apport d'air frais

  • Grande proportion de verre grâce à des dimensions de modules allant jusqu'à 1,30m x 3,00m
  • Surface lumineuse complète grâce aux vantaux sans cadre de serrage
  • Surface d'aération maximale grâce à la disposition illimitée des vantaux

Confort

  • Montage précis grâce à la rainure en V et à l'assemblage de modules à alignement automatique (SAM)
  • Processus de construction optimisé grâce au montage complet depuis le toit en une seule étape, y compris le raccordement étanche à la vapeur
  • Intégration simple et sûre dans le toit grâce à la technique de raccordement propre au système
  • Montage direct sur des supports porteurs en béton, acier ou bois sans profilés de réception et de compensation supplémentaires


Sécurité

  • Sécurité maximale dès le premier niveau d'étanchéité grâce au profilé de drainage recouvrant les joints (SEP)
  • Meilleurs standards de qualité grâce à un haut degré de préfabrication
  • Économies de coûts énergétiques grâce à des valeurs d'isolation thermique nettement supérieures aux exigences légales selon GEG
  • Sécurité grâce à la longue durée de vie de l'ensemble du système


Toit modulaire en verre LAMILUX Modular Glass Skylight MS78

Combinaison unique de lanterneaux LAMILUX éprouvés avec de nouvelles innovations en matière de toits en verre


Depuis plus de 70 ans, nous convainquons le marché avec des lanterneaux innovants et sophistiqués. Nous ne nous contentons jamais de l’état actuel. Nous développons constamment nos systèmes d'éclairage naturel afin de vous offrir la solution la plus sophistiquée disponible sur le marché. Ceci dans le but de vous enthousiasmer au-delà de ce que vous attendez et vous offrir plus, à vous et à vos projets : plus de fonctionnalité, plus d'efficacité énergétique, plus de design, plus de lumière naturelle, plus d'air frais, plus de sécurité, plus de variantes, plus de liberté de conception. Pour cela, nous ne nous contentons pas de perfectionner en permanence chacun de nos systèmes d'éclairage naturel, mais nous combinons les avantages individuels des différents lanterneaux et les complétons par de nouvelles innovations qui vous apportent le plus grand avantage global. D'innombrables projets réalisés avec succès confirment les caractéristiques uniques de nos systèmes d'éclairage naturel éprouvés, la fenêtre LAMILUX pour toit plat FE et la verrière LAMILUX Glass Roof PR60. Notre fenêtre pour toit plat LAMILUX Glass Skylight FE convainc par un délai de livraison court grâce à des processus allégés et automatisés, par les meilleurs standards de qualité grâce à un haut degré de préfabrication ainsi que par une intégration simple et sûre dans le toit grâce à une technique de raccordement propre au système. Notre toit vitré LAMILUX Glass Roof PR60 offre à vos projets de grandes surfaces lumineuses grâce à un vitrage à plusieurs champs, soutient vos bâtiments grâce à un drainage sûr du toit vitré avec deux niveaux de drainage et offre un grand confort d'aération grâce à une intégration variable des vantaux. Nous avons réuni ces avantages et les avons complétés par de nouvelles innovations en matière de toits en verre. C'est ainsi qu'est née notre toit modulaire en verre LAMILUX Modular Glass SkylightMS78, qui réunit le meilleur des deux systèmes de lumière naturelle éprouvés et qui, en plus, enthousiasme par ses innovations en matière de toits en verre.

Le nouveau toit en verre LAMILUX vous offre une grande liberté de conception, car il est disponible jusqu'à 3,00 mètres de large pour une longueur variable. Notre nouveau toit modulaire en verre LAMILUX Modular Glass Skylight MS78 peut être installé avec une inclinaison de 5° à 30° selon les besoins. Associé à la conception plane de la surface vitrée et du profilé de cadre côté gouttière, il offre un écoulement optimal de l'eau qui évite les bords sales et favorise des surfaces vitrées plus propres. Pour vous et vos projets, le toit modulaire en verre LAMILUX Modular Glass Skylight MS78 permet d'optimiser l'entrée de la lumière du jour grâce à la proportion élevée de verre dans les modules et aux surfaces lumineuses complètes grâce aux vantaux sans cadre de serrage. Vous pouvez planifier librement le nombre de vantaux de votre construction MS78 sur mesure, même s'ils sont directement alignés. Ainsi le toit modulaire en verre LAMILUX Modular Glass Skylight MS78 crée une surface de ventilation maximale et un excellent apport d'air frais et d'oxygène dans votre bâtiment. Notre toit modulaire en verre LAMILUX Modular Glass Skylight MS78 ne convainc pas seulement en ce qui concerne la lumière du jour et l'air frais, mais établit en même temps de nouveaux critères de design. En effet, l'intégration native des aérations (NFI) du MS78 crée, de l'intérieur comme de l'extérieur, un aspect homogène des vantaux d'aération ainsi que des éléments fixes. Les entraînements invisibles des vantaux assurent en outre un design réduit à l'intérieur. Le toit modulaire en verre LAMILUX Modular Glass Skylight MS78 marque également des points en matière de sécurité. Il garantit une sécurité maximale dès le premier niveau d'étanchéité grâce à un profil de drainage recouvrant les joints (SEP), les meilleures exigences de qualité grâce à un haut degré de préfabrication ainsi que des matériaux et des surfaces durables et faciles à entretenir. De plus, vous profitez de délais de livraison courts grâce à des processus automatisés et allégés ainsi que d'une intégration simple et sûre dans le toit grâce à la technique de raccordement propre au système du toit modulaire en verre LAMILUX Modular Glass Skylight MS78.

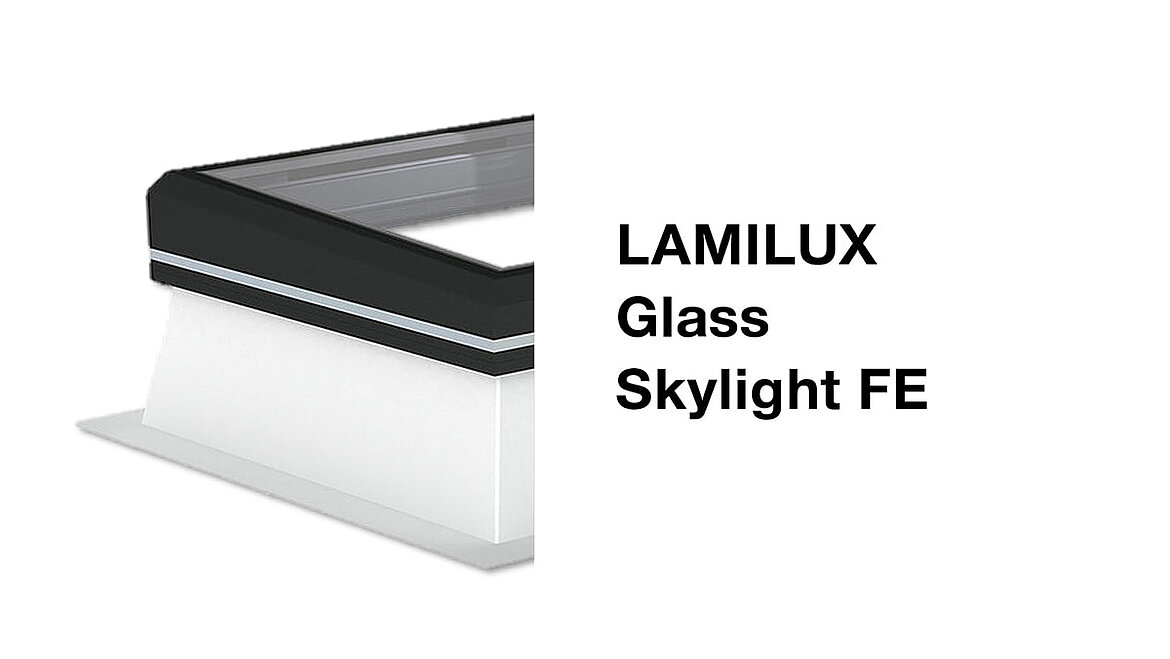

Profitez des avantages de la fenêtre pour toit plat LAMILUX Glass Skylight FE

  • Délai de livraison court grâce à des processus allégés et automatisés
  • Standards de qualité optimaux grâce à un haut degré de préfabrication
  • Intégration simple et sûre dans le toit grâce à une technique de raccordement propre au système

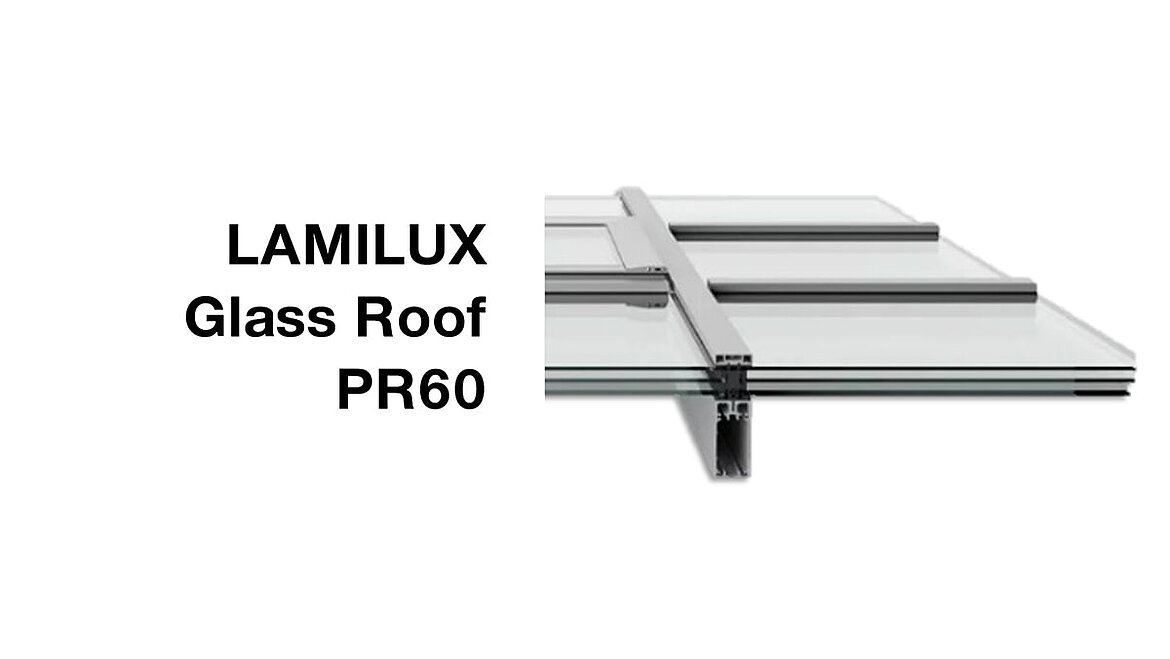

Profitez des avantages du toit en verre LAMILUX Glass Roof PR60

  • Grandes surfaces lumineuses grâce au vitrage à plusieurs champs
  • Drainage éprouvé du toit en verre avec deux niveaux de drainage
  • Grand confort d'aération grâce à l'intégration variable des vantaux

Les variantes d'équipement

Toit modulaire en verre LAMILUX Modular Glass Skylight MS78

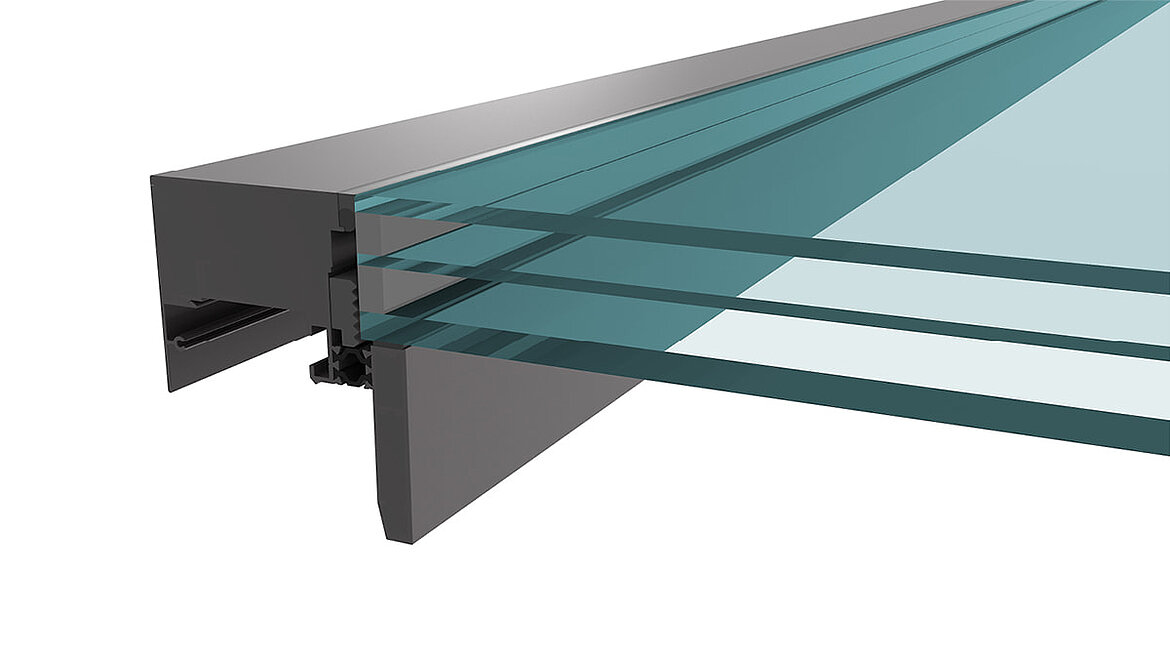

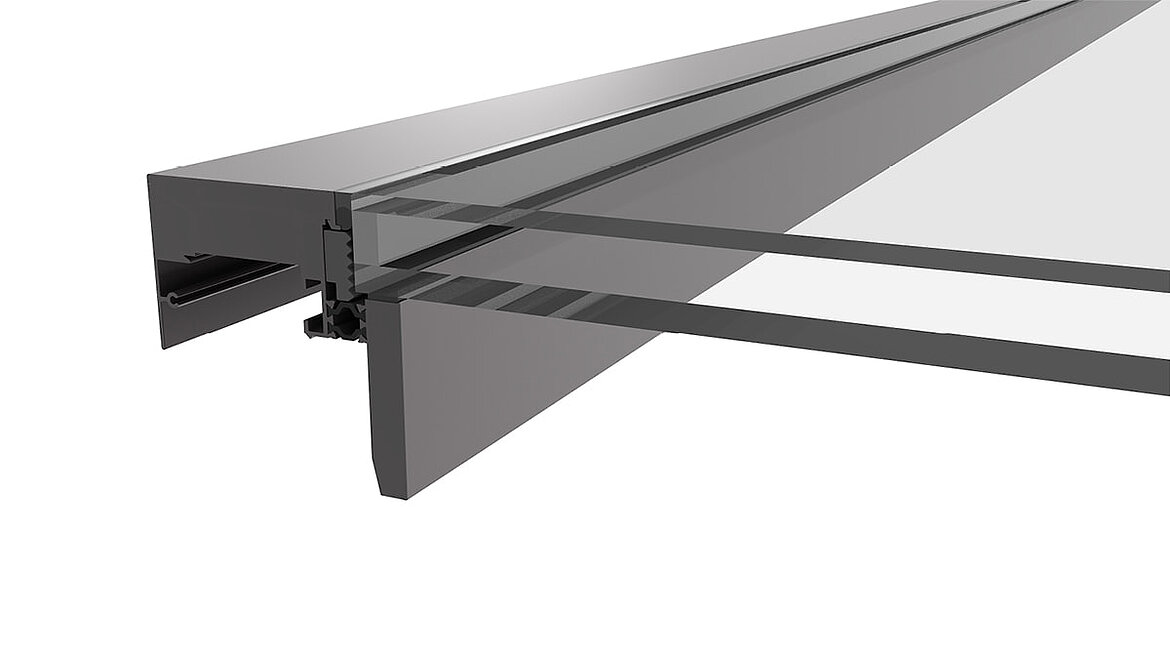

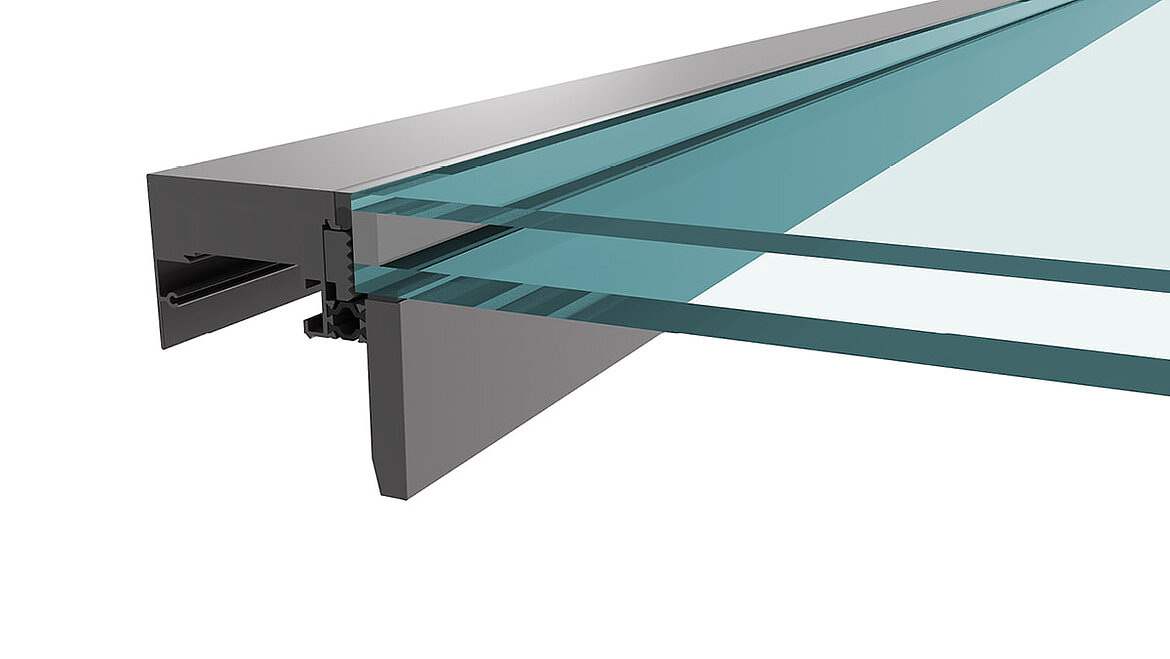

Variantes de vitrages

Notre offre de vitrage tient compte individuellement des aspects suivants

  • L'apport de lumière naturelle - transparence et diffusion de la lumière

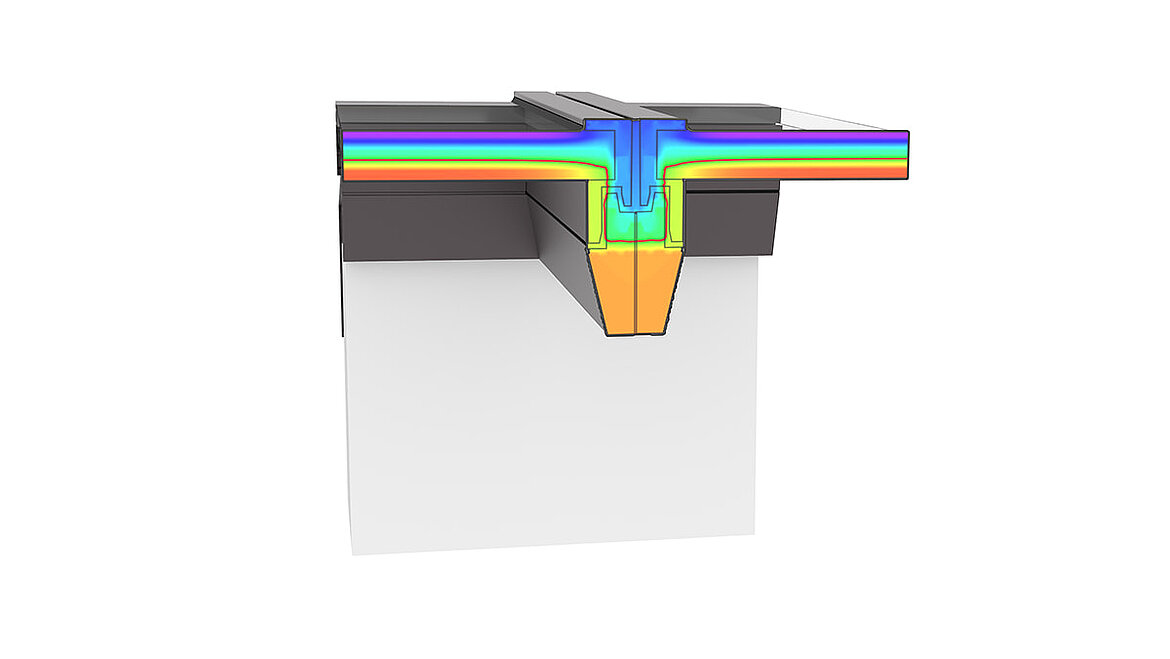

  • Efficacité énergétique / isolation thermique
  • Protection solaire / isolation thermique
  • Protection contre le bruit
  • Sécurité permanente contre les chutes

Dimensions

Notre toit modulaire en verre LAMILUX Modular Glass Skylight MS78 se présente sous la forme d'un toit à une pente et est disponible dans une largeur allant jusqu'à 3,00 mètres avec une longueur variable, ce qui le rend parfaitement adapté à une multitude d'applications. La configuration libre en largeur et en longueur vous offre une grande liberté de conception pour compléter votre projet avec un toit en verre personnalisé, taillé sur mesure pour répondre à vos exigences et à vos besoins architecturaux. Notre nouveau toit en verre LAMILUX peut être installé avec une inclinaison de vitrage de 5° à 30°, selon les besoins. Avec la conception plane de la surface vitrée et du profilé de cadre côté gouttière, cela offre un écoulement optimal de l'eau qui évite les bords sales et favorise des surfaces vitrées plus propres.

Toutes les longueurs et largeurs peuvent être combinées.

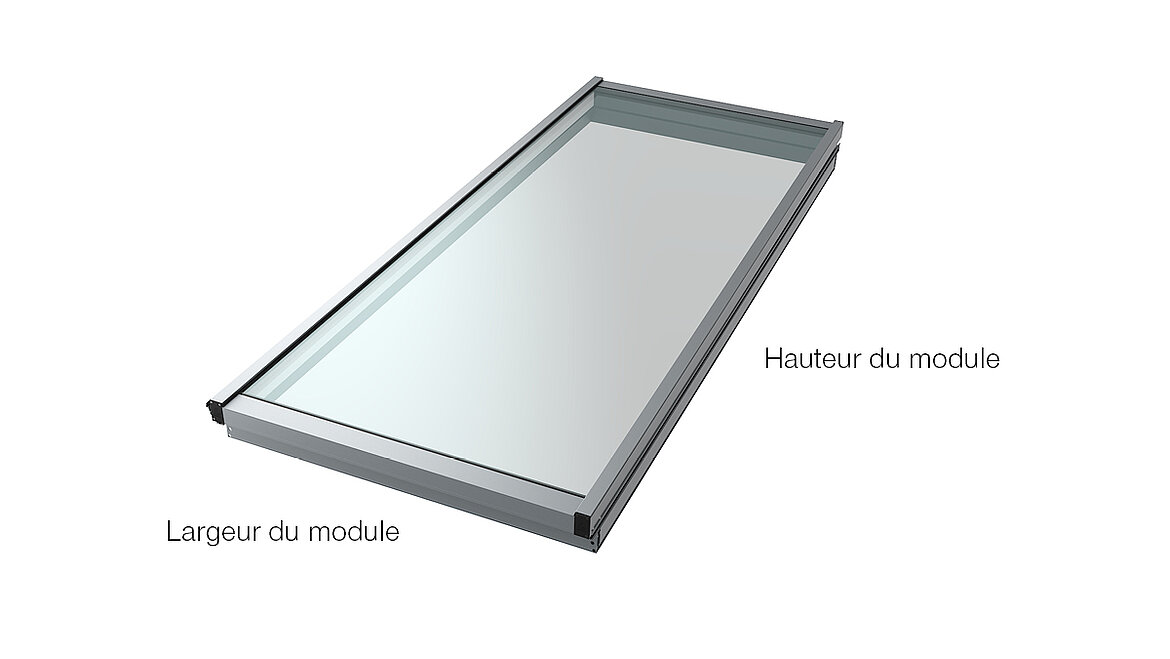

Largeur du module (en m)
0,6750,750,800,901,00
1,101,201,30
Hauteur du module (en m)
0,700,901,101,301,50
1,701,902,002,102,30
2,402,502,703,00

Les accessoires

Toit modulaire en verre LAMILUX Modular Glass Skylight MS78

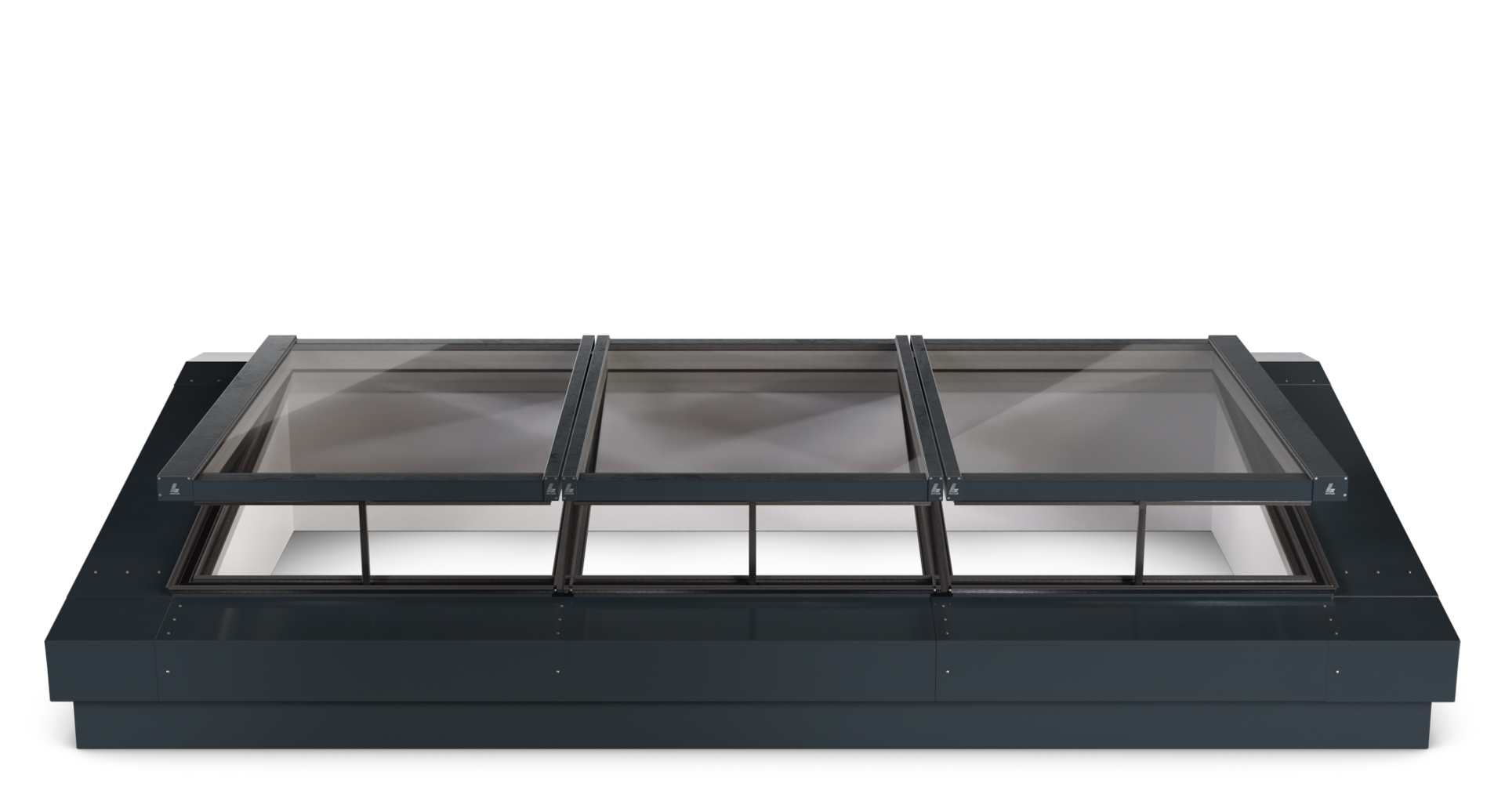

Le système à vantaux

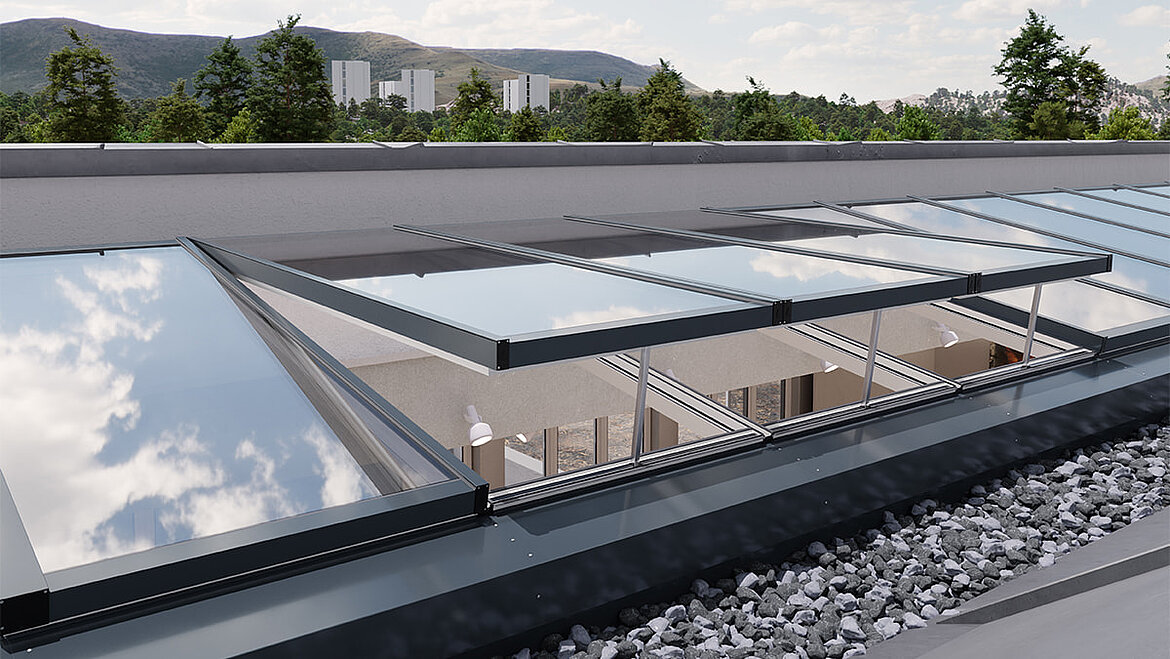

Notre système vous offre une surface d'aération maximale et une variabilité totale. Les vantaux peuvent être alignés directement les uns à côté des autres en nombre quelconque, sans qu'il soit nécessaire de prévoir des panneaux fixes entre eux. Néanmoins, ils sont intégrés de telle sorte qu'ils se passent de cadre de fixation, libérant ainsi toute la surface de ventilation et de lumière du système de profilés porteur. L'esthétique en profite également : les vantaux d'aération et les panneaux fixes ont le même aspect et forment un ensemble harmonieux. Même les entraînements ne perturbent pas cette image. Ils permettent une largeur d'ouverture effective de 300/500 mm et sont intégrés de manière cachée dans le système de profilés. Dans cette combinaison, le système de vantaux représente une nouveauté absolue en matière de toitures vitrées.

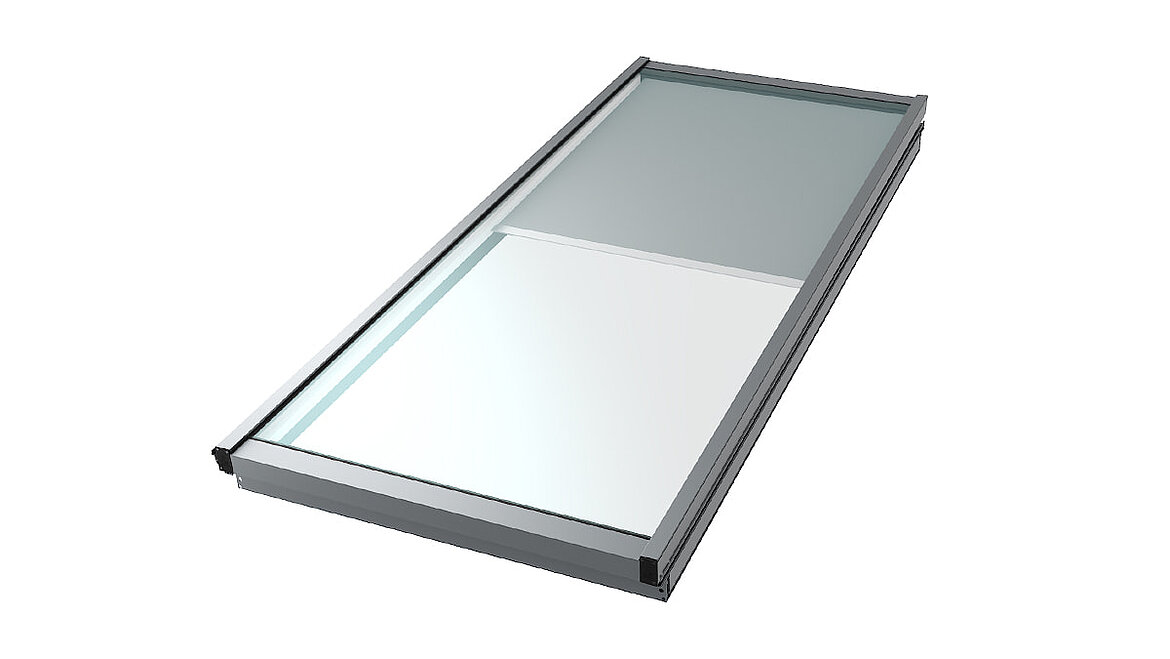

Stores intérieurs

En option, notre toit modulaire en verre LAMILUX Modular Glass Skylight MS78 peut être équipé d'un store intérieur pour une protection optimale contre la vue, le soleil et l'éblouissement. Notre système de store pour le toit modulaire en verre LAMILUX Modular Glass Skylight MS78 est filigrane et esthétique et s'intègre parfaitement dans l'aspect général du toit en verre. La protection solaire pour le toit modulaire en verre LAMILUX Modular Glass Skylight MS78 se déplace sur de fins fils et n'occupe donc que peu de surface lumineuse une fois ouverte. Nos stores intérieurs offrent toute une série d'avantages pour ombrager vos bâtiments. L'installation d'un store réduit le rayonnement solaire et diminue la chaleur à l'intérieur. En même temps, on évite l'éblouissement qui peut être provoqué par le rayonnement direct du soleil.

Les détails techniques

Toit modulaire en verre LAMILUX Modular Glass Skylight MS78

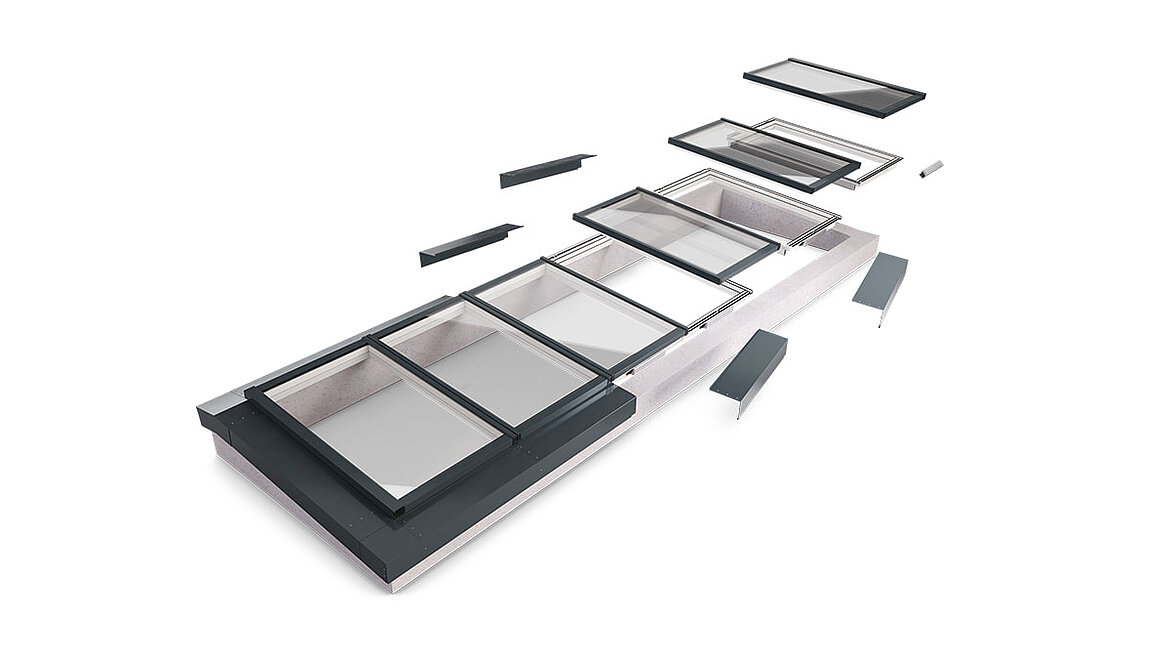

Structure du système modulaire

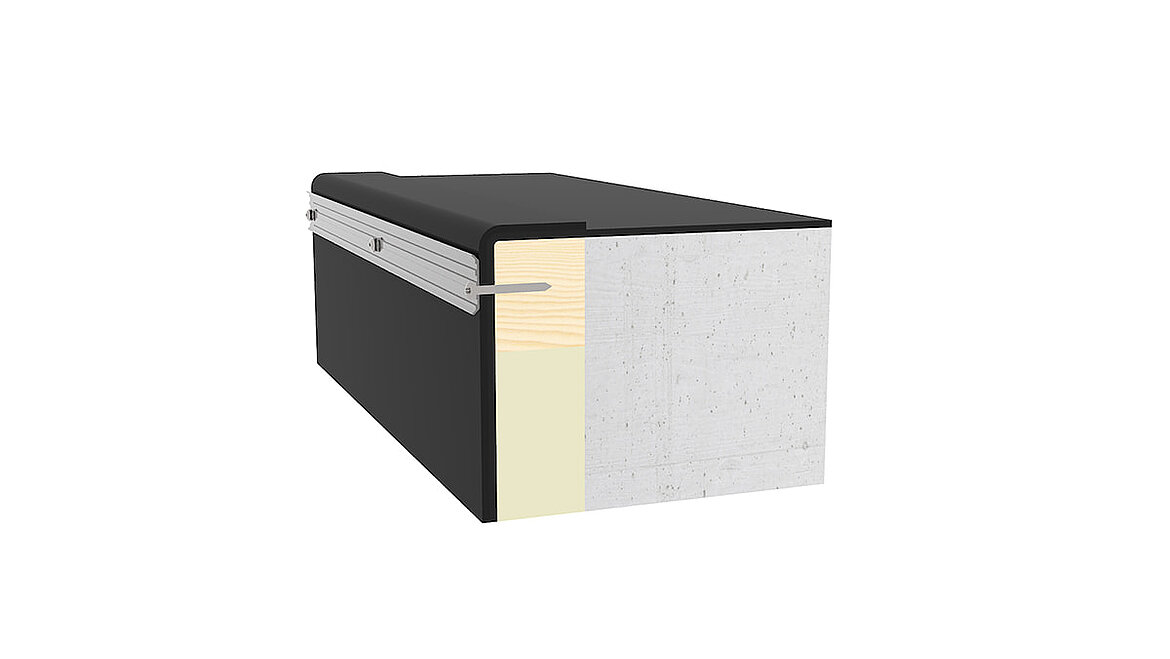

Raccordement au bâtiment

Notre toit modulaire en verre LAMILUX Modular Glass Skylight MS78 peut être installé directement sur des supports porteurs comme le béton, le bois et l'acier sans profilés supplémentaires grâce à des convertisseurs de charge innovants. Grâce à la construction spéciale de notre toit en verre, aucun profil supplémentaire n'est nécessaire pour créer une connexion stable et sûre et pour compenser les tolérances du support. Cela permet d'économiser du temps et de l'argent lors de l'installation et rend plus flexible en ce qui concerne les exigences du support.

Les téléchargements

Toit modulaire en verre LAMILUX Modular Glass Skylight MS78

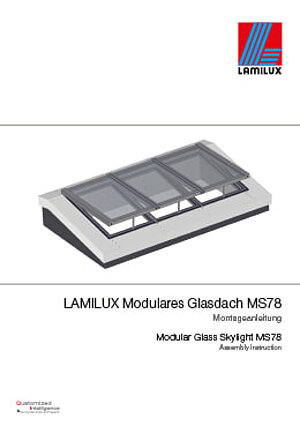

Modular Skylight MS78
