Désenfumage de cage d’escalier
Conformément à la réglementation sur la construction avec le kit de cage d’escalier LAMILUX
Selon la Réglementation allemande sur la construction, la réalisation du désenfumage d’une cage d’escalier nécessite une surface géométrique de désenfumage de 1 m² – ou au moins égale à 5 % de la surface au sol de la cage d’escalier. Par conséquent, les puits de lumière Système CI lanterneau coupole F100, élément en verre F100 et élément en verre FE/FP/FW peuvent être équipés du kit de cage d’escalier LAMILUX pour une ouverture automatique. Les dimensions optimales recommandées du puits de lumière sont de 120x120cm ou de 100x150cm.
Les avantages
Évacuation des fumées pour cage d’escalier LAMILUX
- Surface d’ouverture géométriquement libre avec une taille de puits de lumière de 120x120 cm 1,02 m² ou 1,07 m² avec 100x150 cm
- Indépendant du réseau
- Commande électrique, avec possibilité d’aération
- Équipement prêt à monter avec tous les dispositifs requis, un guide de montage et les schémas de connexions nécessaires
- Montage simple pour un électricien
- Utilisable pour Système CI lanterneau coupole F100 et pour les lanterneaux pour toiture terrasse : Système CI élément en verre F100, Système CI élément en verre F, Système CI élément en verre FP / FW
| Câble du moteur - sections des câbles | |||
|---|---|---|---|
| Nombre de moteurs | 1 | 2 | |
| Longueur maximale du câble | 3 x 1,5 mm² | 100 | 50 |
| en mètres | 3 x 2,5 mm² | 170 | 85 |
| (Section: doublée) | 5 x 2,5 mm² | 300 | 150 |

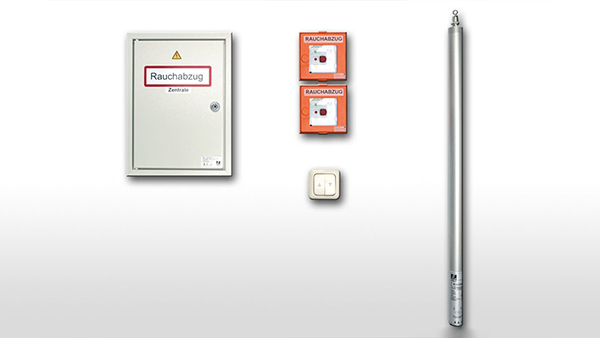

Les composants standard
Évacuation des fumées pour cage d’escalier LAMILUX
- Un moteur électrique avec une course de 500 mm, 24 V, avec circuit de protection de surtension intégré
- Une unité de commande centrale pour un maximum de deux moteurs avec possibilité de commande de déclenchement pour boutons poussoirs d’ECF, préparée pour touches de ventilateurs et divers appareils complémentaires comme les détecteurs de fumée, les alarmes thermiques * ou les sondes de vent et/ou de pluie* (*en option)
- Deux bouton-poussoir d’ECF avec indication visuelle, montage apparent (nombre suivant la demande du client)
- Bouton-poussoir de ventilateur à montage encastré
